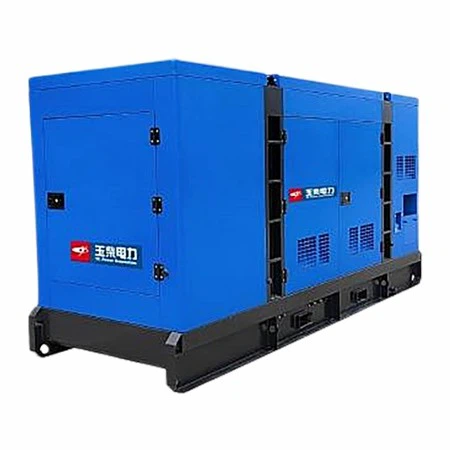

Yc6cg -600 n5lc
Hodnotený výkon: 600 kW
Zdroj plynu: zemný plyn (ch4Väčší alebo rovný 85%)
Napätie/frekvencia: 400 V/50 Hz
Úvod produktu
Vysoká spoľahlivosť
Na základe konštrukčnej a výrobnej platformy vyspelých výrobkov, Yuchai nezávisle vyvinuté a vyrobené materiály odolné voči opotrebovaniu, ktoré sú vhodné pre súpravy plynu, ako aj vysoké hlavné komponenty, ako sú napríklad valcové bloky, hlavy valcov, vačkové hriadele, kľukové hriadele a Bežné základne, čo výrazne zlepšuje spoľahlivosť a trvanlivosť výrobkov.
01
Vysoká efektívnosť a environmentálna prívetivosť
Prijatie zrelých technológií, ako je chudé spaľovanie, kapacitný vysokoenergetický zapaľovací modul, patentovaná spaľovacia komora Yuchai, na zabezpečenie efektívneho a čistej spaľovania plynu, presná kontrola pomeru vzduchu a zlepšenie výkonu Konzistentnosť a stabilita pri zabezpečovaní nízkych emisií.
Plynový motor prijíma patentovanú technológiu prevodovky zadnej prevodovej komory Yuchai a technológiu štyroch ventilov, ktorá účinne znižuje mechanický hluk, hluk výfukových plynov a teplotu výfukového plynu v prevodovom systéme a je priateľský k operátorom a prírodnému prostrediu.
02
Nízke náklady na údržbu
Prijatím patentovanej vložky valca Yuchai, piestového kruhu a technológie tesnenia ventilov sa miera spotreby mazacieho oleja výrazne zníži a výmenný cyklus mazacieho oleja presahuje 1 000 hodín. Sady generátora plynu sú vybavené univerzálnymi a ľahko udržiavateľnými komponentmi, čo výrazne znižuje náklady na údržbu zariadení na výrobu energie.
03
Ochrana proti bezpečnosti
Prijatie nezávislého a zrelého systému riadenia jednotiek je riadiaci systém stabilný a každý valec je vybavený monitorovaním klepania na monitorovanie celkového stavu v reálnom čase. Konfigurácia ventilov odolných voči výbuchu v kľukovej skrine a príjmovom potrubí zaisťuje bezpečnosť celého stroja.
04
Alternátor
Generátor má výhody účinnosti vysokej výroby energie, nízkeho zvýšenia teploty, rýchlosti skreslenia vlny, dobrého dynamického výkonu a stabilnej paralelnej prevádzky AVR. Má prvotriednu spoľahlivosť a trvanlivosť a môže spĺňať požiadavky rôznych drsných prostredí.
05
Štandardný rozsah konfigurácie
|
Nie. |
Názov položky |
Jednotka |
Množstvo |
Nie. |
Názov položky |
Jednotka |
Množstvo |
|
1 |
Plynovod | Veža |
1 |
6 |
Miestna kontrolná skrinka | Kus |
1 |
|
2 |
Ventilová skupina | Súbor |
1 |
7 |
Tlmič, vlnité potrubie | Súbor |
1 |
|
3 |
Generátor | Kus |
1 |
8 |
Úložná batéria | Súbor |
1 |
|
4 |
Spoločná základňa | Kus |
1 |
9 |
Náhodný nástroj |
Súbor |
1 |
| 5 | Flexibilné spojenie | Kus | 1 | 10 | Náhodné údaje | Súbor | 1 |
| 1. Súčasti chladiča nádrže na vodu sú voliteľné. 2. Náhodné materiály zahŕňajú: Používateľskú príručku, externú inštalačnú schému, tabuľku technických parametrov, manuála motora, pokyny elektrickej skrinky, schéma zapojenia a tromi záručnými servisnými príručkami. |
|||||||
Ovládacia funkcia
|
Základná funkcia |
Napájací spínač, štart, zastavenie, núdzové zastavenie, ovládacie prvky zapnutia/vypnutia atď. |
|
Funkcia zobrazenia |
Fázové napätie, napätie čiarového napätia, prúd, frekvencia, fázová sekvencia, aktívny výkon, reaktívny výkon, zdanlivý výkon, výkonový faktor, kumulatívna elektrina, rýchlosť, tlak oleja, teplota chladiacej vody, jednotkový čas prevádzky, kumulatívne časy spustenia, napätie batérie atď. . |
|
Funkcia ochrany |
Nadmerná rýchlosť, podsvietená, prepätie, podklad, nadmerná frekvencia, pri frekvencii, nadprúd, nad energiou, nízky tlak oleja, vysoká teplota vody, nízke napätie batérie, porucha nabíjania atď. |
Veľkosť a hmotnosť jednotky
| Jednotková veľkosť a čistá hmotnosť | Dlhý/a | Šírka | Vysoká/c | Váha |
|
4107 mm
|
1633 mm
|
2111 mm
|
8890 kg
|
Poznámka: Vyššie uvedené údaje a informácie sa budú aktualizovať pomocou aktualizácií produktu a Yuchai si vyhradzuje právo vykonať technické zmeny.
Populárne Tagy: YC6CG -600 N5LC Tichý generátor plynu, China YC6CG -600 N5LC Tichý plynový generátor Set Výrobcovia, dodávatelia, továreň
| Generátorové nastavovacie parametre | |
| Model |
Yc6cg -600 n5lc
|
| Menovitá sila |
600 kW /750 kVA
|
| Menovitá rýchlosť |
1500R/min
|
| Menovité napätie |
400V
|
| Menovitý prúd |
1083A
|
| Časť |
50 Hz |
| Pf | 0. 8 (oneskorenie) |
| Účinnosť generátora |
Väčšie alebo rovné 33,2%
|
| Miera spotreby paliva pri plnom zaťažení |
203.5m³/h
|
| Hluk |
Menej ako alebo rovná 110 dB (a)@1 m
|
| Štartovacia metóda | Elektrický štart |
| Váha |
8890 kg
|
| Parametre motora | |
| Model |
YC6C1020N-D30
|
| Menovitá sila |
680 kW
|
| Menovitá rýchlosť |
1500R/min |
| Valce |
6 |
| Typ | V rade, štyri zdvih, vode chladené |
| Vŕta × zdvih (mm) |
200 mm × 210 mm
|
| Posun (L) |
39.5L
|
| Kompresný pomer |
11.5:1
|
| Ovládací systém | ECU Electronic Control |
| Miera spotreby ropy |
Menej ako alebo rovná 0. 3g/kWh
|
| Kapacita chladiacej kvapaliny (vrátane chladiča) |
120L
|
| Olejová kapacita |
160L
|
| Prepracovanie |
40000h
|
| Parametre generátora | |
| Model |
Yc -600-4
|
| Spojenie | Trojfázový systém drôtu Four (v tvare Y) |
| Metóda tlaku |
AVR
|
| Ochranný stupň |
IP21
|
| Izolácia |
F
|
| Parametre tepelnej rovnováhy | |
| Teplo chladiacej kvapaliny valca (± 8%) |
425 kW
|
| Chladiace kvapaliny na chladič motorového oleja (± 8%) |
115 kW
|
| Celkové teplo chladiacej kvapaliny vo vysokoteplotnom chladiacom systéme (± 8%) |
540 kW
|
| Teplo chladiacej kvapaliny medzichladiča (± 8%) |
166 kW
|
| Celkové teplo chladiacej kvapaliny v systéme chladiaceho systému s nízkym teplotou (± 8%) |
166 kW
|
| Výfukové teplo (výfuk na 120 stupňov) (± 8%) |
355 kW
|
| Strata energie pomocného zariadenia |
20 kW
|
| Celkové žiarivé teplo (± 8%) |
65 kW
|
| Ochladenie | |
| Vysokoteplotný prietok vody v obehu voda |
52.2 m³/h
|
| Vysoko teplotná teplota vstupu vody v cirkulácii (± 2%) |
77,1 stupňa
|
| Teplota výstupu vody s vysokou teplotou (± 2%) |
86 Stupeň
|
| Nízkoteplotná prietok voda s nízkou teplotou |
52.2 m³/h
|
| Teplota vstupnej vody s nízkou teplotou (± 2%) |
40 stupňov
|
| Teplota s nízkou teplotou (± 2%) |
42,4 stupňa
|
| Vstupné a výfukové parametre | |
| Objem príjmu vzduchu |
3246 kg/h
|
| Objem príjmu plynu |
132 kg/h
|
| Objem výfuku |
3378 kg/h
|
| Teplota zadného riadku víru (± 5%) |
460 stupňov
|
| Skúšobné podmienky | |
| Výkalová hodnota |
9,1 kWh/m³
|
| Obsah objemu metánu |
Väčší alebo rovný 95%
|
| Teplota plynu |
10 ~ 40 stupňov
|
| Vlhkosť plynu |
＜60%
|
| Tlak v príjme plynu |
10 ~ 30 kpa
|
| Negatívny tlak vzduchu |
＞ -3 kPa
|
| Výfukový tlak |
＜ 5kpa
|
| Absolútny atmosférický tlak |
101,32 kpa
|
| Teplota životného prostredia |
25 stupňov
|
| Relatívna vlhkosť |
Menej ako 30%
|
| Nadmorská výška |
Menej ako 1 000 m
|
| POZNÁMKA: Všetky údaje o množine plynu generátora boli merané v vyššie uvedenom testovacom prostredí. | |
